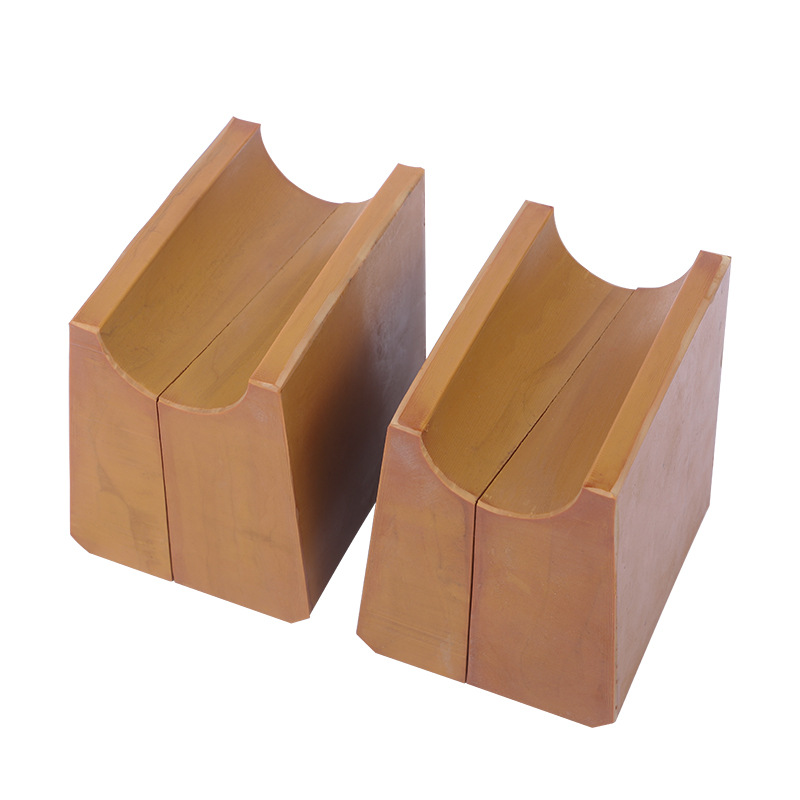

GDM526Z智能檢測摩擦襯墊

摩擦襯墊（智能襯墊）

摩擦襯墊用固定塊和壓塊通過螺栓固定在摩擦輪上，固定塊和壓塊采用酚醛壓制而成，安裝簡單可靠，裝配互換性能好，其強度和尺寸不受環境浸水影響，適于礦山環境使用。本項目摩擦襯墊采用進口材料國內壓制的GDM526 高性能摩擦襯墊，保證在干凈、淋水和專用摩擦脂狀態下，襯墊的摩擦系數μ≥0.25，符合要求的耐壓強度和耐磨性。

主要特點：

一、產品組成

1. 高性能GDM526摩擦襯墊

2. 鋼絲繩張力差值監測系統

二、主要組成部分的功能描述

A、 GDM526 摩擦襯墊主要性能

1、洛陽摩擦襯墊采用進口材料國內壓制的高性能摩擦襯墊 GDM526，保證在干凈、淋水和專用摩擦脂狀態下，襯墊的摩擦系數μ≥ 0.25，符合耐壓強度和耐磨性要求，并能提供摩擦襯墊的檢驗報告。

2、滿足設計院設計要求，具有一定的摩擦系數安全儲備，能隨摩擦襯墊與鋼絲繩相對滑動速度的提高保持穩定或呈上升趨勢，以確保當出現意外因素引起的非正?；瑒訒r，滑動速度收斂。

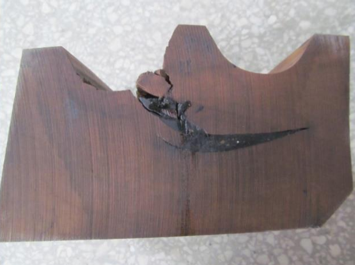

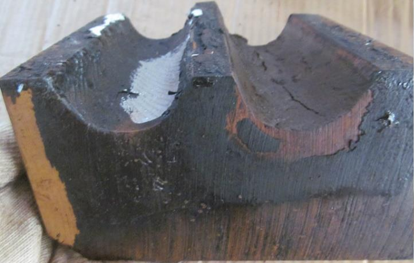

3、摩擦襯墊具有良好的熱穩定性。在正常工作條件下，當意外因素引起非正?；瑒訉?dǎo)致摩擦襯墊繩槽表面溫度升高時不熔化。

4、吸收鋼絲繩振動能，防止鋼絲繩扭轉。

5、摩擦襯墊不被浸濕，防水，防大多數種類的油脂和礦山上的腐蝕性液體。

6、摩擦襯墊屬于熱固性樹脂結構的化學組。適用于地表上和地表下的礦用機器的主動輪上，并呈現出相對較高的摩擦系數，即使在極端的環境下也有較高的摩擦系數。

7、強度適中，使它在使用旋轉工具以及旋轉銑床進行車削繩槽時具有很好的切削性。

8、技術參數

B、鋼絲繩張力差值監測系統主要功能

1、按照《煤礦安全規程》規定為依據，對實時運行狀況進行標準化處理，直接輸出為各個鋼絲繩的實時張力與平均張力值的差值百分比，并顯示時間數值曲線，直觀通俗易懂。

2、超差報警全面高效，獨特的算法能真實有效的計算出鋼絲繩張力變化及張力差，并按照張力超差（默認按照煤安規程 10%設置）及時報警，不誤報、不漏報。張力差值百分比可根據數值所在區間變化顏色，便于提前作出預警。

3、報警閾值具備可調節功能，可為用戶提模擬量的數據及報警輸出，便于用戶實時掌握現場數。

4、配套移動端 APP、電腦 PC 端軟件，可在移動端、PC 端隨時隨地遠程查看現場監控數據。

5、信號通過采集系統獲取，并通過無線方式傳輸至監控系統，無線系統可以排除其它設備信號的干擾，穩定可靠，信號傳輸深度不受礦井深度影響，無需在井架鋪設信號接收器等感應裝置。

6、具備檢測結果留存功能，可以查詢歷史記錄，可以導出數據到移動端和 PC，方便管理人員查看和分析。

7、登錄加密安全升級：工程加密保護，修改參數需要授權登錄且提供登錄密碼，避免他人修改，影響數據的有效測量。

8、專門為提升機的鋼絲繩張力而設計的測量元件，在摩擦襯墊內部加傳感芯片，使測量更有針對性和專業性，不增加罐籠、連接器、調繩油缸等部件的重量，保障提升系統整體承載量不變化。

9、專門針對礦山使用環境量身定做，進行設計并優化的無線發送、接收裝置，抗干擾能力更強，傳輸更穩定，響應速度更快；無論提升系統處理何種狀態及提升容器處于何種位置，均可實時傳輸信號，且信號傳輸均穩定且不受影響。

10、配套安裝簡單快捷：張力測量元件和多繩摩擦式提升機的襯墊配套安裝，安裝簡單、快捷、方便；無需在井下、井道壁進行長時間施工，安裝過程全程不需要電焊、電鉆、氣割等明火強電作業。

11、測量元件、發送裝置具備快捷充電功能，專用的充電式鋰電池供電，連接方便，24 小時不間斷工作續航時間 40 天以上。采取無線充電形式，無需更換電池

12、監控界面集成顯示，顯示系統安置于機房，方便用戶統一查看；

13、可通過網頁、手機 APP 遠程查看監測結果。

14、技術參數表

三、電控系統技術參數表
